Isonosníky

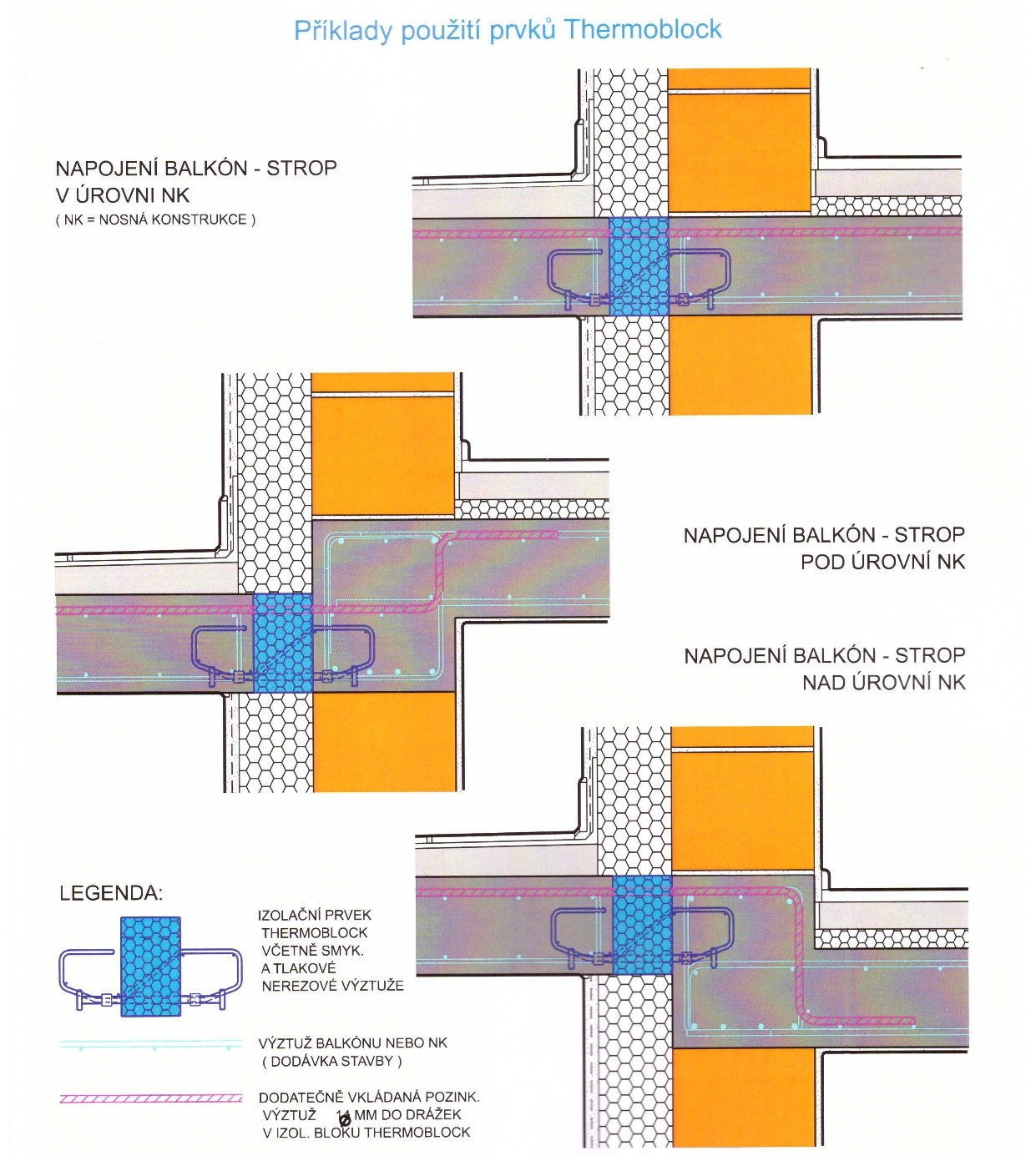

Isonosník Thermoblock je certifikovaný izolační prvek určený k přerušení tepelného mostu a současně k přenosu zatížení mezi železobetonovými stavebními díly jako např. balkonů, lodžií, atik apod. Díky jednoduché konstrukci, univerzálnosti využití,  nízké hmotnosti  a snadné montáži nabízí širokou škálu možností použití a celou řadu výhod od projektování, logistiky, skladování až po konečnou montáž. Jeho použití také výrazně snižuje náklady na provedení tepelně izolovaných napojení železobetonových konstrukčních prvků, která jsou dnes již nezbytným standardem moderního stavitelství, zejména v oblasti nízkoenergetických a pasivních staveb.

Popis prvku

Prvky Thermoblock jsou vyráběny ve výškách 160, 180, 200 a 220 mm, tloušťka izolační vrstvy je 120 mm. Isonosníky Thermoblock jsou vyráběny ve dvou variantách určených buď pouze pro přenos posouvajících sil - prvky TQ nebo pro přenos posouvajících sil a ohybových momentů - prvky TS. Hodnoty únosností jsou uvedeny u každého prvku. Standardní prvek má délku 1 m. Prvky TQ nemají horní výztuž.

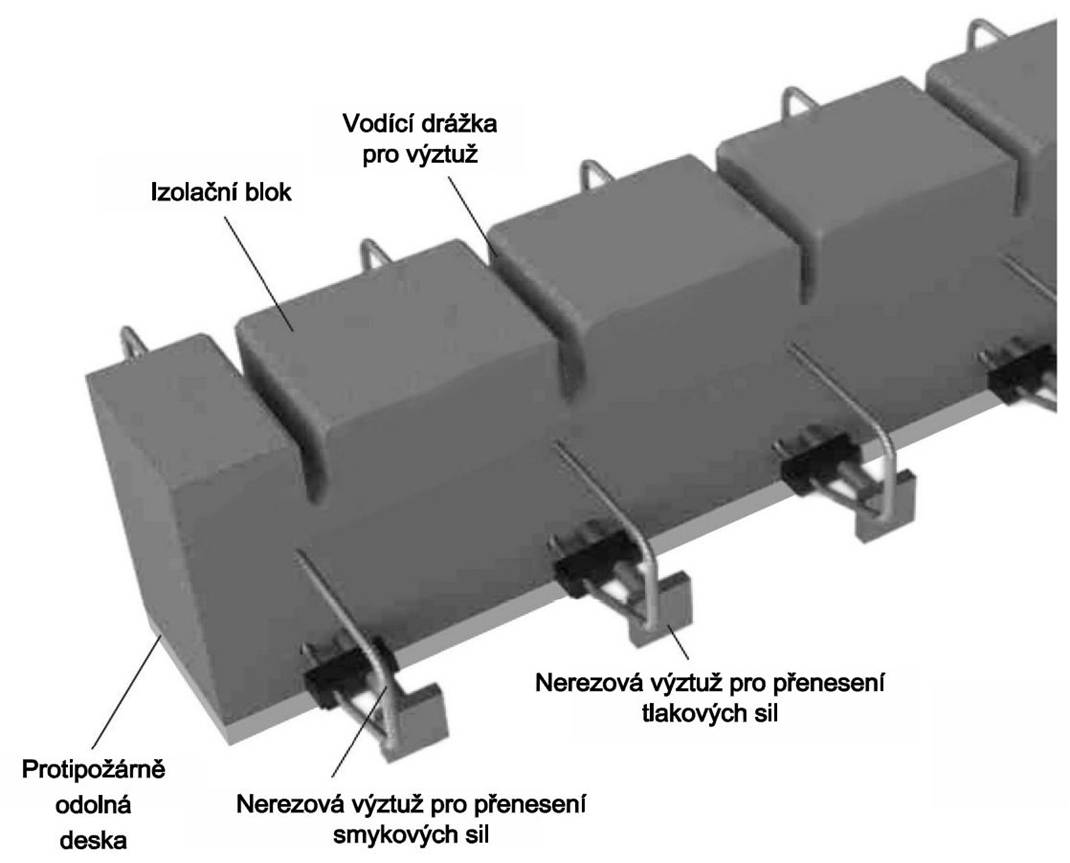

Prvky TS jsou v horní části opatřeny vodícími drážkami pro vložení tahové výztuže. Tahová výztuž je tvořena pozinkovanými ocelovými vložkami z oceli B 500 B nebo BSt 550 a vkládá se do prvku až při jeho uložení do konstrukce. To umožňuje snadnější montáž, a přepravu prvků a snižuje nároky na prostor pro jejich uskladnění. Tlaková výztuž je tvořena pruty z nerezové oceli φ 14 mm, přes které je prostřednictvím čtvercových roznášecích destiček z ocelového plechu o rozměru 40x40 mm přenášeno tlakové namáhání mezi oběma částmi konstrukce. Smykovou výztuž tvoří pozinkovaná betonářská žebírková ocel   φ 8 mm s úhlem sklonu odstupňovaným podle výšky prvku.

Nosníky jsou vyráběny ve variantách bez požární odolnosti nebo s požární odolností R120.

Podrobnější informace v přiložené brožuře ke stažení.
